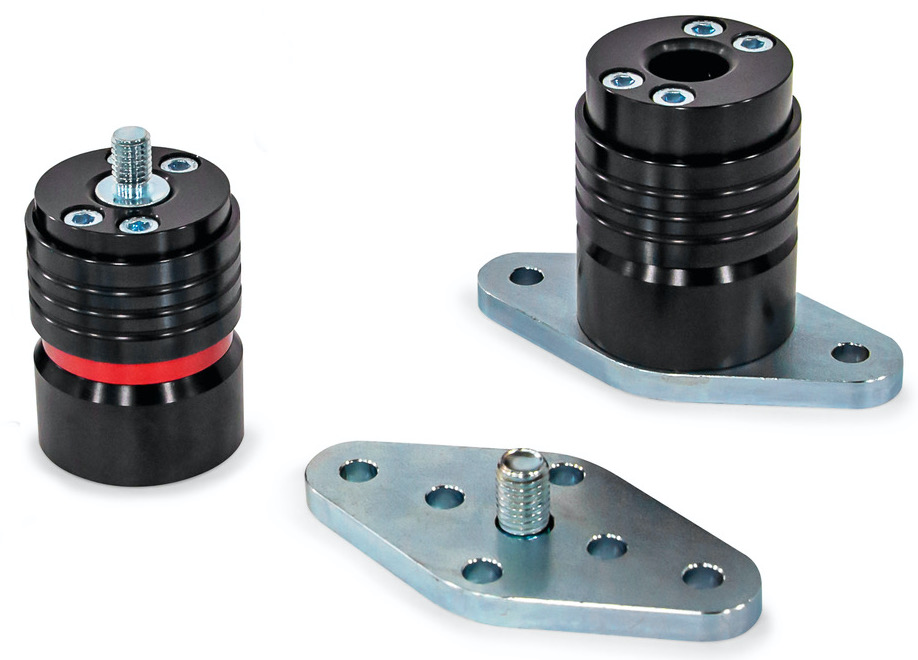

Schnellverschluss-Kupplungen werden häufig in der Veranstaltungstechnik zum schnellen, einfachen Auf- und Abbau von Bühnenequipment eingesetzt. Der Normteilspezialist Elesa+Ganter hat diese Vorzüge auch für industrielle Anwendungen erkannt und das bewährte Funktionsprinzip daran angepasst. Dabei besteht der Schnellverschluss aus zwei Elementen: der Kupplung GN 1050 und dem extra darauf abgestimmten Zapfen GN 1050.1. Zum Schutz vor unbedachtem Öffnen der Kupplung ist ein Sicherungsknopf vorhanden. Wird dieser gedrückt, lässt sich die Schiebemuffe axial bewegen, um im Inneren einen eingesteckten Zapfen am Einstich zu entriegeln. Gleichzeitig wird außen ein roter Ring sichtbar, der den entriegelten Zustand anzeigt.

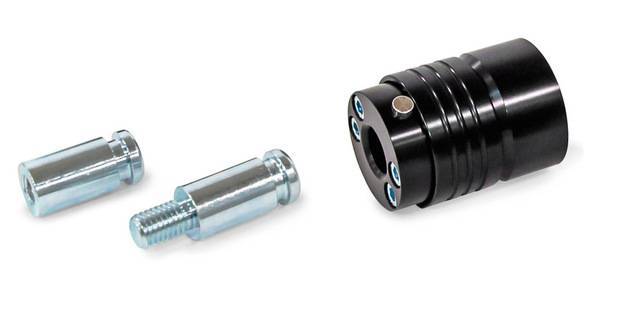

Die Zapfen sind einzeln erhältlich, so dass mehrere Zapfen im Wechsel mit einer Kupplung eingesetzt werden können, z. B. um unterschiedliche, werkstückabhängige Vorrichtungen rationell zu positionieren. Befestigt werden die Kupplungen als auch die Zapfen entweder über ein Außengewinde (Form A) oder ein Innengewinde (Form I). Darüber hinaus werden die Anbaumöglichkeiten durch den Flansch GN 1050.2 erweitert, der die Krafteinwirkung gleichmäßig verteilt.
Die Schnellverschluss-Kupplung wird von Elesa+Ganter in zwei verschiedenen Ausführungen angeboten: Die Variante F verfügt über ein Festlager zur positionsgenauen Befestigung. Die Version L ermöglicht durch ein Loslager eine gewisse Toleranz zwischen zwei Befestigungspunkten.
Standardmäßig wird die Schnellverschluss-Kupplung in schwarz eloxiertem Aluminium gefertigt und verfügt über eine Verschlussmechanik aus verzinktem Stahl. Die hochwertigen Materialien und Oberflächenveredelungen bieten dabei einen hohen Schutz vor Korrosion sowie Verschleiß und ermöglichen eine axiale Belastung der Verbindung von bis zu 35 kN. Weitere Werkstoffkombinationen und Farbgebungen können von Elesa+Ganter je nach Kundenwunsch individuell gefertigt werden. Zudem sind bereits weitere Größen und Ausführungen der Schnellverschluss-Kupplungen angedacht.
