Unternehmensmeldung

Detailinformationen zu S20 Audio Network Bridge, R90 Touchscreen Remote Control und Revit-Dateien.

Foto: d&b audiotechnik

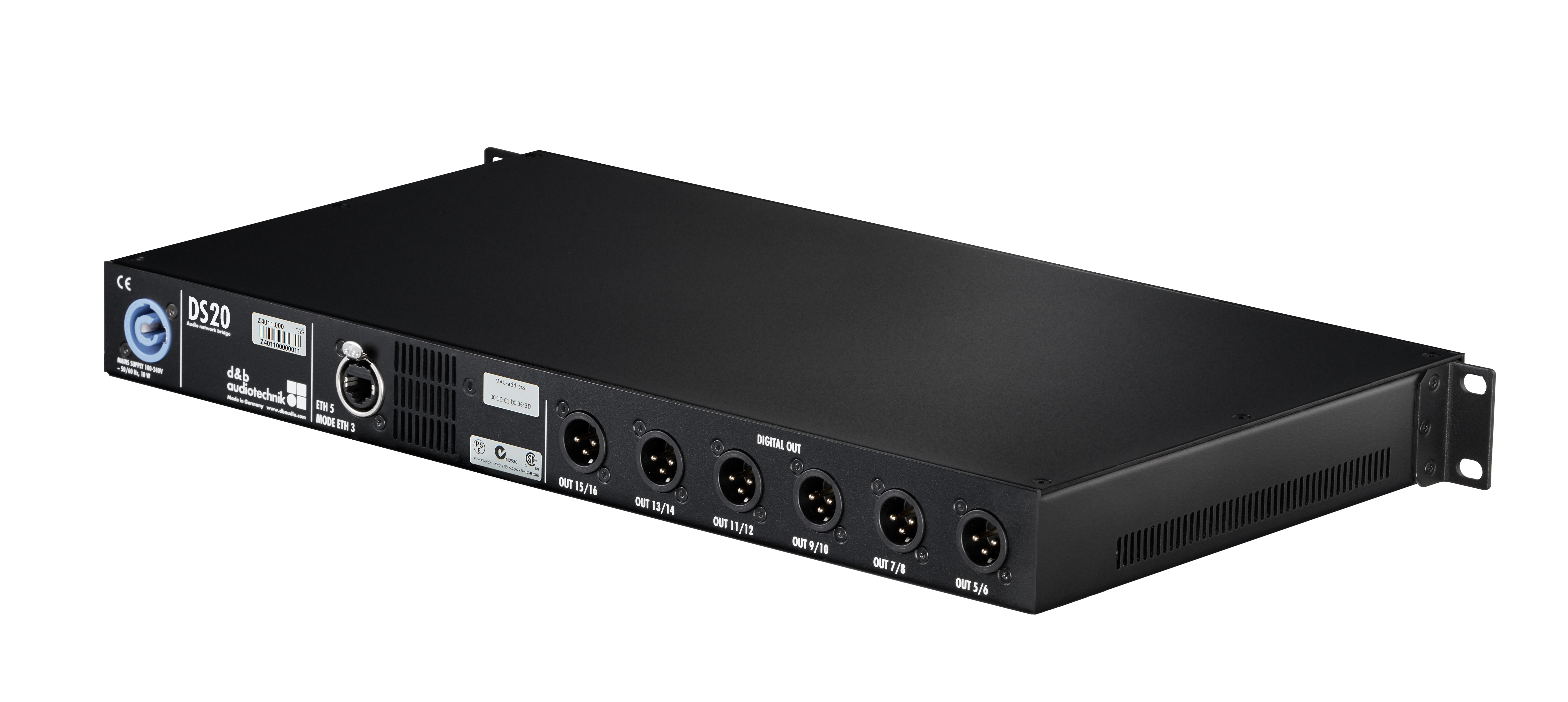

DS20 Audio Network Bridge

Die DS20 ist eine ideale Netzwerkoption für d&b Anwender. Milan ist ein deterministisches Netzwerk, das mit verbesserter Zuverlässigkeit, optimaler Synchronisation und problemlosem Netzwerkaufbau alle technischen Vorteile der AVB-Technologie (Audio Video Bridging) vereint. Vorteile, die sich gut mit der effizienzorientierten d&b System Reality in Einklang bringen lassen.

d&b hat in enger Zusammenarbeit mit AVID, L-Acoustics, Meyer Sound, Biamp und anderen das technische Konzept für eine reibungslose Kommunikation zwischen allen Produkten, in denen das neue Milan-Protokoll integriert ist, erarbeitet. Henning Kaltheuner, Leiter von d&b Market Intelligence, erklärt: „AVB wurde vom IEEE entwickelt und umfasst eine Reihe von technischen Standards. Was aber nicht beschrieben wird, ist, wie diese so umgesetzt werden können, dass die Interoperabilität zwischen den Geräten gewährleistet ist. Milan bietet dafür die Lösung; eine Schicht, die ein AVB-Netzwerk mit einem standardbasierten, benutzergesteuerten und deterministischen Netzwerkprotokoll ergänzt, das Interoperabilität garantiert.“

Die DS20 Audio Network Bridge, die sich als Bestandteil eines d&b Systems nahtlos integrieren lässt, dient als Schnittstelle zwischen dem Milan-Netzwerk und digitalen AES3-Audiosignalen. Gleichzeitig können Steuerdaten per Ethernet übertragen werden. Metadaten wie Milan-Kanalkennzeichnungen und Verkabelungsinformationen werden über AES3-Kanalströme an die vierkanaligen d&b Verstärker gesendet.

Das 1-HE-Gerät ist innerhalb der Signalkette vor den Verstärkern angesiedelt und eignet sich gleichermaßen für mobile und Installationsumgebungen. Neben der Funktion als Schnittstelle zwischen dem MILAN-Audio-Netzwerk und den digitalen Eingängen der d&b Verstärker per Ethernet stellt das Gerät vier digitale AES3-Eingangskanäle bereit und kann somit auch als Break-in-Box am FoH eingesetzt werden.

Der in der DS20 integrierte vollständig AVB-fähige 5-Port-Switch bietet Optionen für ein primäres und ein redundantes Netzwerk sowie erweiterte Anschlussmöglichkeiten für einen Laptop zur Steuerung von d&b Verstärkern mit der d&b R1 Fernsteuer-Software per OCA-Protokoll (Open Control Architecture).

Auf der ISE, der Integrated Systems Europe 2019, hat d&b audiotechnik die DS20 Audio Network Bridge an den Start gebracht, das erste d&b Produkt, das d&b Lautsprechersysteme mit dem auf offenen Standards basierenden MILAN-Protokoll verbindet. Foto: d&b audiotechnik

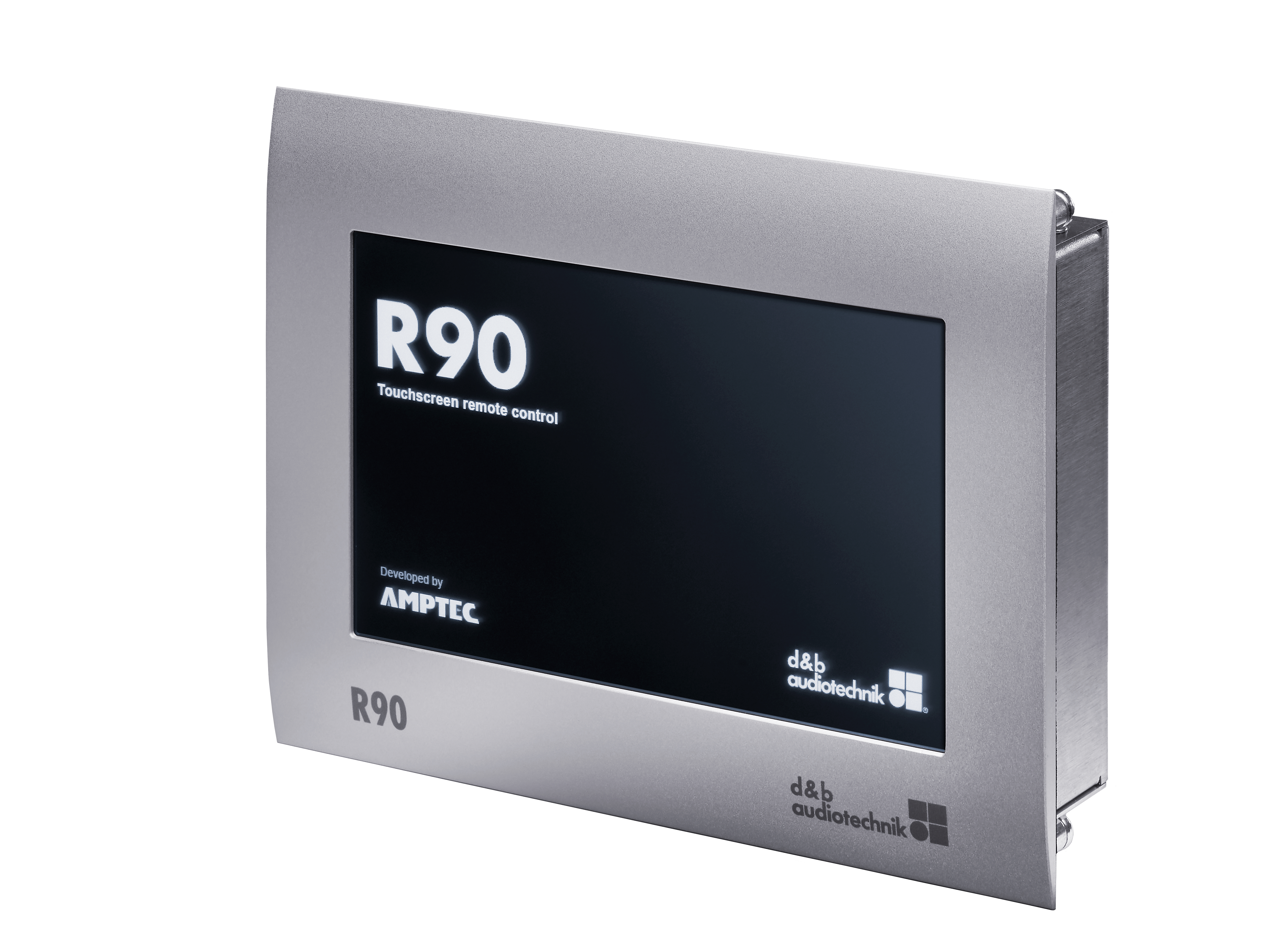

R90 Touchscreen Remote Control

Der 7"-Panel-PC vereinfacht die allgemeine Bedienung eines d&b Systems und ermöglicht jedem Benutzer die Steuerung vordefinierter Funktionen – Ein/Aus, Mute, Pegel, Gruppierung und Abruf von bis zu neun AmpPresets – mit nur einer Berührung. Alle Steuerungsfunktionen in der R90 arbeiten unabhängig von der d&b R1-Fernsteuer-Software, sodass keine versehentliche Änderung der sorgfältig aufeinander abgestimmten Systemeinstellungen möglich ist.

„Ein installiertes Soundsystem kann sehr umfangreich sein, daher wollte d&b ein Tool entwickeln, das den allgemeinen Betrieb auch für nichttechnisches Veranstaltungspersonal ermöglicht“, so d&b Projektleiter Wolfgang Schulz. „Mit der R90 können die meisten täglich benötigten Funktionen mit einer einzigen Berührung ausgeführt werden. Natürlich musste das Produkt auch für Systemintegratoren entweder in eine neue oder bereits bestehende Installation einfach zu integrieren sein.“

Die Einrichtung und Konfiguration der R90-Projekteinstellungen lassen sich schnell und unkompliziert durchführen. Anschließend können die täglichen Aktivitäten ohne Anwesenheit eines Technikers erledigt werden. Die R90 Touchscreen-Fernbedienung mit AES70/OCA lässt sich ohne zusätzliche Programmierung unkompliziert in jedes d&b System (mit bis zu 15 Verstärkern) integrieren.

Die Hardware besteht aus einem Industrie-PC (IPC) mit einem 7"-Touchscreen (800 x 480 Pixel). Sie verfügt über einen 1-GHz-ARM-Cortex-A8-Prozessor und ein Stahlgehäuse mit Aluminiumfront. Alle Anschlüsse sind vom unteren Teil der Rückseite aus zugänglich. Eine geringe Einbautiefe und ausziehbare Klemmhebel ermöglichen eine einfache Montage ohne lose Teile.

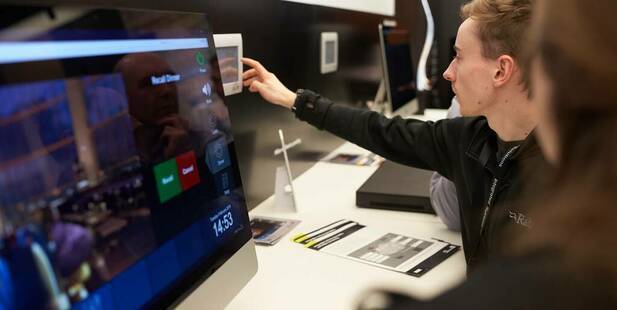

R90 Touchscreen Remote Control erweitert den d&b Workflow in speziellen fest installierten Anwendungen, bei denen Anpassungen an einem d&b Audiosystem von Mitarbeitern mit begrenzten technischen Kenntnissen vorgenommen werden müssen. Foto: d&b audiotechnik



Revit-Dateien

Aufgrund der zunehmenden Bedeutung des Building Information Modeling (BIM) und der umfassenden Verbreitung von Revit-Software stellt d&b audiotechnik Revit-Dateien zur Verfügung, mit denen Berater, Architekten und Systemintegratoren d&b Lautsprecher in jeder Phase eines Projekts in einen Revit-basierten BIM-Prozess einbinden können.

„Wie alle d&b Systeme wurden auch die d&b Revit-Dateien mit dem Fokus auf maximale Workflow-Effizienz entwickelt. Mit den d&b Revit-Familien profitiert jeder Projektteilnehmer von einer besonders genauen visuellen Darstellung eines d&b Systems innerhalb eines Modells und von einem vereinfachten Workflow von der Planung bis zur Bestellung“, erläutert Andreas Reimer, d&b audiotechnik Produktspezialist.

Eine umfassende Datenbank enthält das komplette Zubehörpaket für die ganzheitliche Planung und Mengenermittlung sowie eine Stückliste mit d&b Teilenummern zur Vereinfachung des Bestellprozesses.

Gegebenenfalls können Lautsprecher entsprechend der vorgegebenen Installation geneigt, gedreht und verschoben werden. Ein Line-Array-Workflow ähnlich wie ArrayCalc unterstützt bis zu 24 Lautsprecher. Line-Array-Familien bestehen aus verschachtelten Familien wie Lautsprechern, Subwoofern und Rahmen, sodass einzelne Lautsprecher oder Subwoofer nicht manuell verbunden werden müssen.

d&b Revit-Dateien liefern fotorealistische und detailgetreue 3D-Daten für jeden Lautsprecher, einschließlich Texturen, markenfreier Renderings zur Unterstützung eines neutralen Ausschreibungsprozesses und der Möglichkeit, Sonderfarben zu visualisieren. Foto: d&b audiotechnik
